Организация нескольких эмулируемых сетей


Спецификация LAN Emulation позволяет организовать в рамках одной составной ATM-LAN сети нескольких отдельных эмулируемых сетей. Эти сети полностью отделены друг от друга, так что узлы, входящие в одну эмулируемую сеть, не получают кадры другой эмулируемой сети, какие бы типы МАС-адресов назначения не применялись: индивидуальные, групповые или широковещательные (рисунок 2.8). Такая концепция хорошо согласуется с концепцией виртуальных сетей, реализованной во многих коммутаторах традиционных протоколов локальных сетей, которые также определяются как наборы узлов сети, в которых локализуется весь их трафик, включая и широковещательный, вне зависимости от физического расположения узлов.

Для поддержания каждой эмулируемой сети в сети АТМ должна работать собственная пара серверов LES и BUS. АТМ-LAN конвертор может быть присоединен одновременно к нескольким эмулируемым сетям, при этом для работы с каждой сетью он имеет отдельный элемент LEC, который образует с каждым из серверов сети отдельные виртуальные соединения VCC, так что трафики эмулируемых сетей не смешиваются внутри сети АТМ. Аналогично, если два ATM-LAN коммутатора поддерживают несколько эмулируемых сетей, то для обмена данными между собой они образуют для каждой эмулируемой сети отдельное виртуальное соединение Data Direct VCC.

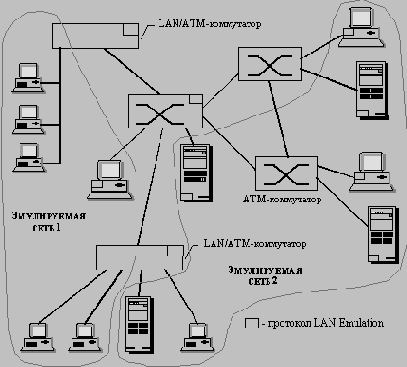

Рис. 2.8. Эмуляция локальных сетей в ATM/LAN сети

Для автоматического поддержания нескольких эмулируемых сетей в АТМ-сети организуется еще один центральный сервер - LAN Emulation Configuration Server, LECS. Этот сервер хранит список имен эмулируемых сетей, а также значения их основных параметров - АТМ-адреса серверов LES и BUS каждой сети, тип сети (например, Ethernet или Token Ring), максимальный размер кадра, поддерживаемого этой сетью и т.п. (рисунок 2.9). Поэтому каждый LEC при инициализации должен сначала установить соединение с единственным в сети сервером LECS (он должен знать АТМ-адрес этого сервера) и получить от LECS список всех эмулируемых сетей и их параметров.

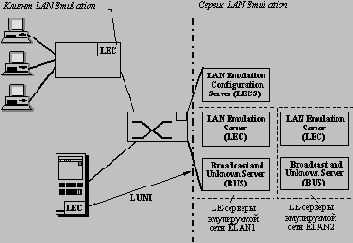

Рис. 2.9. Компоненты LANE и их взаимосвязи

На основании полученной информации LEC должен выбрать эмулируемую сеть, к которой он желает присоединиться и известить об этом LECS. Затем LEC выполняет процедуру присоединения к LES выбранной эмулируемой сети, регистрирует там МАС-адреса своих узлов и начинает работать с составной сетью. Протокол взаимодействия клиентской части протокола LAN Emulation, а именно LEC, с серверными частями этой спецификации LECS, LES и BUS называется LAN Emulation User-Network Interface (LUNI).

Если ATM-LAN коммутатор поддерживает со стороны локальной сети несколько виртуальных сетей, то он может отождествить каждую виртуальную сеть с эмулируемой сетью. Поэтому при регистрации МАС-адресов на сервере LES определенной эмулируемой сети коммутатор регистрирует только те МАС-адреса, которые относятся к виртуальной сети, отождествляемой с этой эмулируемой сетью.

Если все пограничные коммутаторы поддерживают несколько виртуальных сетей, и администратор хочет, чтобы эти сети работали в масштабах всей составной сети, то отождествление их с определенными эмулируемыми сетями дает хороший способ передачи информации о принадлежности МАС-адреса той или иной сети между разными пограничными коммутаторами.

Спецификация LAN Emulation не определяет способа построения виртуальных сетей пограничными коммутаторами на стороне локальной сети. Эта спецификация дает только стандартный способ информирования других коммутаторов о том, какой виртуальной сети принадлежит передаваемый кадр. В составной сети кадры разных виртуальных локальных сетей передаются по разным виртуальным соединениям и поэтому не смешиваются.

Взаимодействие между разными эмулируемыми сетями в спецификации LAN Emulation не предусматривается. Для организации взаимодействия нужен маршрутизатор, который либо присоединяется к интерфейсам локальных сетей, либо подключается непосредственно к сети АТМ и, поддерживая спецификацию LAN Emulation, присоединяется к каждой из эмулируемых сетей. Маршрутизатор назначает эмулируемым сетям сетевые адреса и производит на основании этих адресов передачу пакетов между сетями.
