Транспортная подсистема неоднородных сетей



Маршрутизаторы компании Cisco - часть 3


  • Перепрограммируемое ПЗУ (flash erasable programmable read-only memory - EPROM). Возможна быстрая, надежная и централизованная замена микрокода ПЗУ всех существующих в сети маршрутизаторов без необходимости присутствия оператора в физических местах их расположения.

    Серия 7500 - это новая серия многопротокольных маршрутизаторов, объявленная в сентябре 1995 года и пришедшая на замену маршрутизаторов серии 7000, которые по данным IDC заняли 59% рынка магистральных маршрутизаторов.

    Серия 7500 во многом похожа на серию 7000, но отличается от нее в нескольких отношениях:

  • Мультипроцессорная архитектура,

  • Шасси с большим количеством слотов,

  • Улучшенная отказоустойчивость,

  • Более быстрые внутренние шины.

    Крайне важно, что обеспечена совместимость с модулями серии 7000 - все устанавливаемые в слоты модули модели 7000 могут быть установлены в шасси модели 7500. Основное отличие новых интерфейсных модулей заключается в том, что они снабжены RISC-процессорами, разгружающими центральные процессорные модули (рисунок 3.9).

    Шасси старшей модели 7513 имеет 13 слотов, в 11 из которых могут устанавливаться интерфейсные модули. Для первой реализации модели 7513 предлагаются следующие интерфейсные модули:

  • 100Base-T - 2 порта,

  • Token Ring - 6 портов,

  • 10Base-T - 6 портов,

  • WAN-связи - 6 портов.

    В отличие от одной внутренней шины серии 7000 с пропускной способностью только 500 Мб/с, шасси модели 7513 имеет 2 шины с пропускной способностью по 1 Гб/с каждая. К этим шинам подключаются два центральных модуля RPS (Rout Processor Switch), на которых работает операционная система IOS. Вместо процессора с тактовой частотой 33 МГц моделей серии 7000 в модулях RSP использованы RISC-процессоры с тактовой частотой 100 МГц.

    Компания Cisco планирует в ближайшее время снабдить маршрутизаторы серии 7500 функцией сервера маршрутизации для поддержания модели виртуального маршрутизатора в сетях, использующих коммутаторы. Для этого требуется внести соответствующие изменения в IOS, а также в коммутаторы Catalyst.Новая версия IOS также будет в состоянии загружать маршрутные таблицы в интерфейсные модули серии 7500, которые будут иметь возможность самостоятельно принимать маршрутные решения без участия центральных модулей RPS.

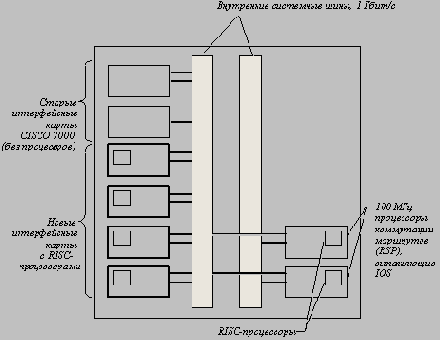

    Рис. 3.9. Структура маршрутизаторов новой серии Cisco 7500
